ตู้ MDB (Main Distribution Board) คืออะไร
![](https://sangchaigroup.com/wp-content/uploads/2020/01/ตู้-MDB-ปกเว็บ.jpg)
ตู้ MDB (Main Distribution Board) หรือ ตู้สวิทช์บอร์ด (Switchboards) คือ ตู้ควบคุมระบบไฟฟ้าหลัก นิยมใช้ในอาคารที่มีขนาดกลาง และอาคารขนาดใหญ่ รวมไปถึงโรงงานอุตสาหกรรมที่มีการใช้ไฟในปริมาณมาก โดยภายในตู้สวิทช์บอร์ด MDB จะประกอบไปด้วยแผงจ่ายไฟฟ้าขนาดใหญ่ ซึ่งเป็นแผงแรกที่รับไฟฟ้าเข้ามาจากหม้อแปลงจำหน่ายไฟฟ้า จากนั้นจ่ายกระแสไฟฟ้าไปยังแผงย่อยส่วนต่าง ๆ ภายในอาคารนั้น ๆ
หน้าที่ของตู้ MDB
ตู้สวิทช์บอร์ด MDB จะมีหน้าที่ควบคุมการจ่ายและรับไฟฟ้า จากระบบการไฟฟ้า เครื่องกำเนิดไฟฟ้า หรือหม้อแปลงไฟฟ้าที่เข้ามาภายในอาคาร รวมถึงป้องกันความเสียหายต่าง ๆ ที่เกิดจากความผิดปกติของระบบไฟฟ้า เช่น ไฟฟ้าลัดวงจร แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก กระแสไฟฟ้ารั่วลงดิน
อุปกรณ์ ภายในตู้ MDB ประกอบด้วย

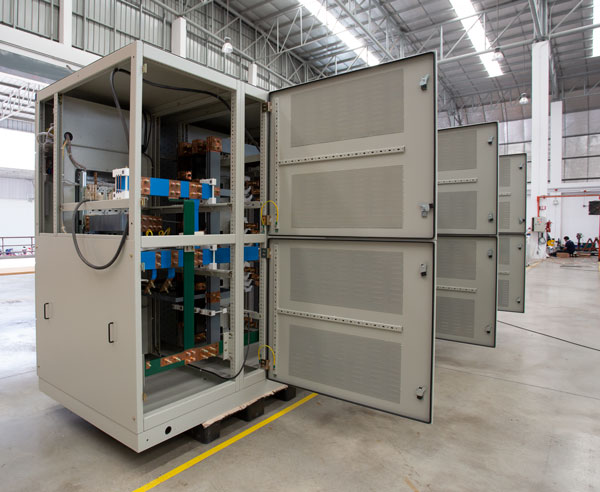

1. โครงตู้สวิทช์บอร์ด (Enclosure)
เป็นส่วนประกอบหลักซึ่งทำหน้าที่ยึดตัวอุปกรณ์ต่าง ๆ ไว้ภายในตู้ ป้องกันสิ่งต่าง ๆ ที่อาจทำให้เกิดความเสียหายให้กับอุปกรณ์ภายในได้ รวมถึงป้องกันไม่ให้ผู้ใช้งานสัมผัสส่วนที่มีกระแสไฟภายในตู้ วัสดุที่ใช้ประกอบโครงตู้นั้นทำขึ้นจากโลหะแผ่นนำมาประกอบขึ้นเป็นโครง ซึ่งฝาตู้สามารถเปิดได้ตามการออกแบบ และการใช้งานของผู้ใช้เป็นหลัก รวมถึงต้องมีความแข็งแรง ทนทานจากแรงกระทำ ทนทานต่อการกัดกร่อน ทนต่อสภาพแวดล้อมและสภาพอากาศ รวมถึงความผิดปกติที่อาจจะเกิดขึ้นในระบบ
![](https://sangchaigroup.com/wp-content/uploads/2020/01/โครง-MDB-01.jpg)

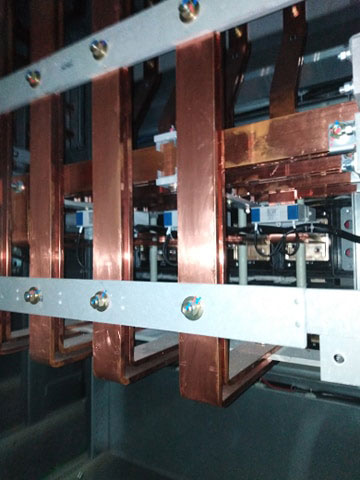

2. บัสบาร์ (Busbar)
บัสบาร์เป็นโลหะตัวนําไฟฟ้าทำมาจากทองแดง ทองเหลือง อลูมิเนียม โดยสถานีตู้ ไฟฟ้า หรือ แผงสวิทช์ ทำหน้าที่รับและจ่ายกระแสไฟฟ้า การเลือกใช้บัสบาร์ควรพิจารณาคุณสมบัติ ดังนี้ ควรมีความต้านทานต่ำ มีความแข็งแรงทางกลสูงโดยเฉพาะด้านแรงดึง แรงอัด และแรงฉีก มีความต้านทานต่อการกัดกร่อนและแรงกระทำสูง ความต้านทานของพื้นผิวต่ำ สามารถดัดและตัดต่อได้สะดวก โดยบัสบาร์ที่นิยมใช้ทั่วไปจะเป็นแบบ Flat ซึ่งมีพื้นที่หน้าตัด มีลักษณะเป็นรูปสี่เหลี่ยมผืนผ้า
![](https://sangchaigroup.com/wp-content/uploads/2020/01/busbar.jpg)

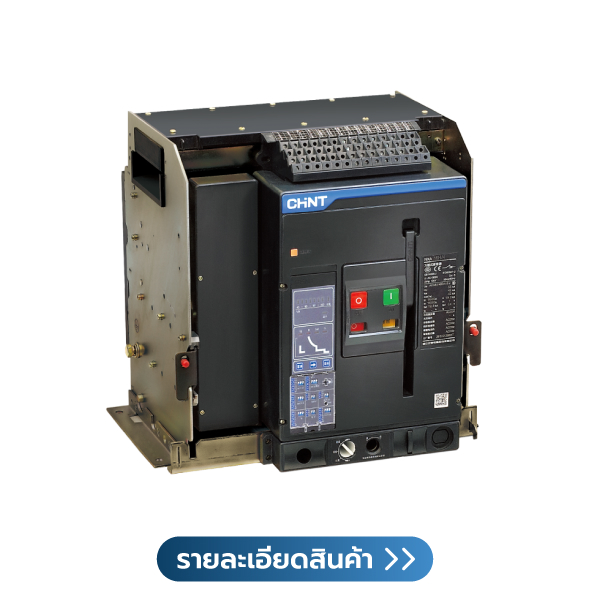

3. เซอร์กิต เบรกเกอร์ (Circuit Breaker)
เซอร์กิต เบรกเกอร์เป็นอุปกรณ์ที่ไว้ป้องกันด้านความปลอดภัย ในกรณีเกิดความผิดปกติภายในระบบ โดยเซอร์กิตเบรกเกอร์จะทำหน้าที่ตัดวงจรไฟฟ้าเมื่อมีกระแสไหลผ่านเกินกว่าค่าที่กำหนด หรือเกิดไฟฟ้าลัดวงจร การเลือกใช้งานเซอร์กิตเบรกเกอร์ ควรเลือกให้เหมาะสมกับการใช้งาน ไม่ว่าจะเป็น ขนาดของเซอร์กิตเบรกเกอร์ควรเลือกความกว้าง ความยาว ความสูง ให้พอดีกับตู้เพื่อให้ติดตั้งได้อย่างเป็นระเบียบและสวยงาม รวมถึงควรพิจารณาค่าต่างๆไม่ว่าจะเป็น การตัดกระแสลัดวงจร (IC) ค่าพิกัดกระแส (AT) ค่าพิกัดกระแสโครงสร้าง (AF) ระยะเวลาในการตัดวงจร (Time) ขนาดพิกัดไฟรั่ว (I∆N) ให้เหมาะสมกับความต้องการใช้งาน
![](https://sangchaigroup.com/wp-content/uploads/2020/01/ACB.jpg)

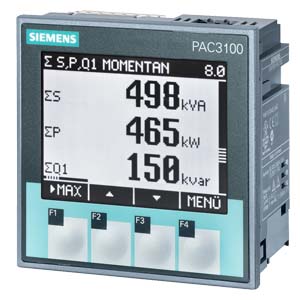

4. เครื่องวัดไฟฟ้า (Meter)
เป็นเครื่องวัดพื้นฐานที่ใช้ในตู้ MDB โดยทั่วไป ประกอบด้วย โวลต์มิเตอร์ ใช้วัดแรงดันไฟฟ้าภายในวงจร ซึ่งพิกัดแรงดันของโวลต์มิเตอร์คือ 0-500V และแอมมิเตอร์ใช้วัดปริมาณ กระแสไฟฟ้าในวงจร กระแสของแอมมิเตอร์จะขึ้นอยู่กับอัตราส่วนเคอเรนส์ทรานฟอเมอร์ (Current Transformer) โดยโวลต์มิเตอร์และแอมมิเตอร์ จะใช้งานร่วมกับซีเล็คเตอร์สวิทช์ (Selector Switch) และหากตู้ MDB มีขนาดใหญ่จะมีอุปกรณ์เพิ่มเติมขึ้นอยู่กับการออกแบบ เช่น เพาเวอร์แฟคเตอร์ มิเตอร์ (P.F. Meter), วัตต์มิเตอร์ (Watt Meter), หรือวาร์มิเตอร์ (Varmeter)
![](https://sangchaigroup.com/wp-content/uploads/2020/01/7KM3133-0BA00-3AA0.jpg)
5. อุปกรณ์ประกอบ (Accessories)
การใช้งานตู้ MDB ควรมีอุปกรณ์ประกอบอื่น ๆ เพิ่มเติมเพื่อความสะดวก และความปลอดถัยในการใช้งาน เช่น CT (Current Transformer) ใช้ต่อร่วมกับแอมป์มิเตอร์เพื่อใช้วัดค่าพิกัดกระแสแต่ละเฟส, Selector Switch ใช้ร่วมกับโวลต์มิเตอร์และแอมมิเตอร์ เพื่อวัดแรงดันและกระแสในแต่ละเฟส และควบคุมทิศทางของกระแสไฟฟ้าให้ได้ตามทิศทางที่ต้องการ, Pilot Lamp หลอดไฟแสดงสถานะ เพื่อแสดงให้ทราบว่าตู้ MDB มีการทำงานอยู่หรือไม่, Fuse เป็นหลอดเเก้วใช้ป้องกันการลัดวงจรเครื่องวัดไฟฟ้า รวมถึงตัดกระแสไฟออกจากวงจรเพื่อป้องการอุปกรณ์เสียหาย
-

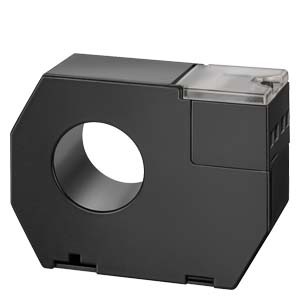

CT (Current Transformer) -

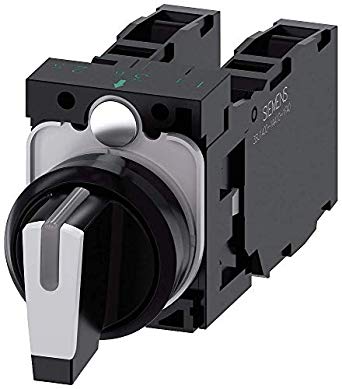

Selector Switch -

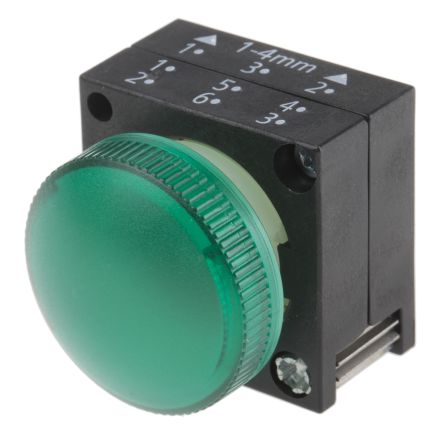

Pilot Lamp -

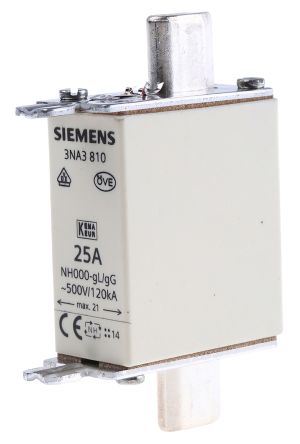

Fuse
