จำนวน Pole ในเซอร์กิตเบรกเกอร์ หมายถึงอะไร ?

เซอร์กิตเบรกเกอร์มีหน้าที่หลัก ๆ เลย คือ เพื่อป้องกันระบบไฟฟ้าจากกระแสลัดวงจรและกระแสเกิน (Overload) เซอร์กิตเบรกเกอร์นั้นจะถูกนำไปใช้ในระบบตั้งแต่ในตู้คอนโทรล (Control Panel) ตู้คอนซูมเมอร์ ยูนิท (Consumer Unit) สำหรับในบ้านพักอาศัย ตู้โหลดเซ็นเตอร์ (Load Center) ตู้สวิตช์บอร์ด (MDB), ตู้ควบคุมมอเตอร์

โดยการเลือกเซอร์กิตเบรกเกอร์ไว้ใช้งานต้องมีการคำนึงอยู่ 2 อย่าง หลัก ๆ คือ จำนวน Pole และ ค่าพิกัดของกระแส

วันนี้จะพาไปให้คำตอบกันว่า จำนวน Pole ในเซอร์กิตเบรกเกอร์ หมายถึงอะไร ?

จำนวน Pole ในเซอร์กิตเบรกเกอร์ หมายถึงอะไร ?

จำนวน Pole จะเป็นบ่งบอกถึงว่าเบรกเกอร์ที่เราเลือกใช้งานนั้น เป็นชนิดใด ประเทศไทยใช้ระบบไฟฟ้าแบบ 1 เฟส และ 3 เฟส ก็คือ สรุปง่าย จำนวน Pole จะเป็นตัวบอกว่าเบรกเกอร์ใช้ในระบบ 1 เฟส หรือ 3 เฟส

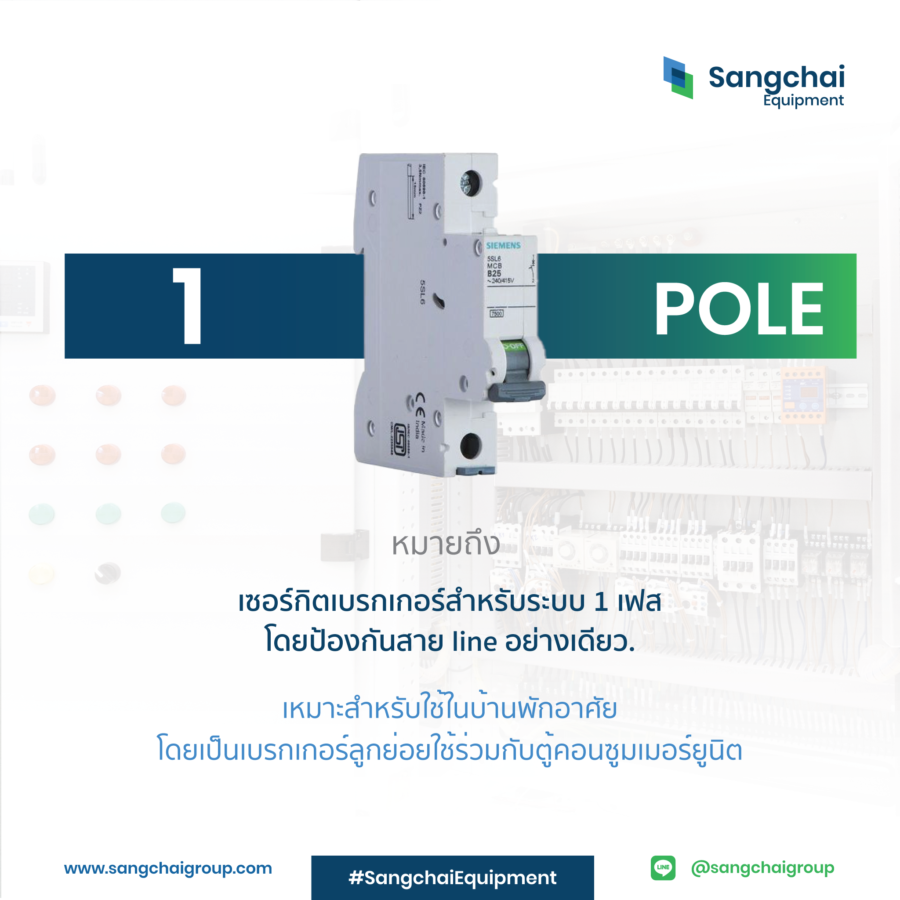

เบรกเกอร์ แบบ 1 Pole

เซอร์กิตเบรกเกอร์สำหรับระบบ 1 เฟส โดยป้องกันสาย line อย่างเดียว เหมาะสำหรับใช้ในบ้านพักอาศัยโดยเป็นเบรกเกอร์ลูกย่อยใช้ร่วมกับตู้คอนซูมเมอร์ยูนิต

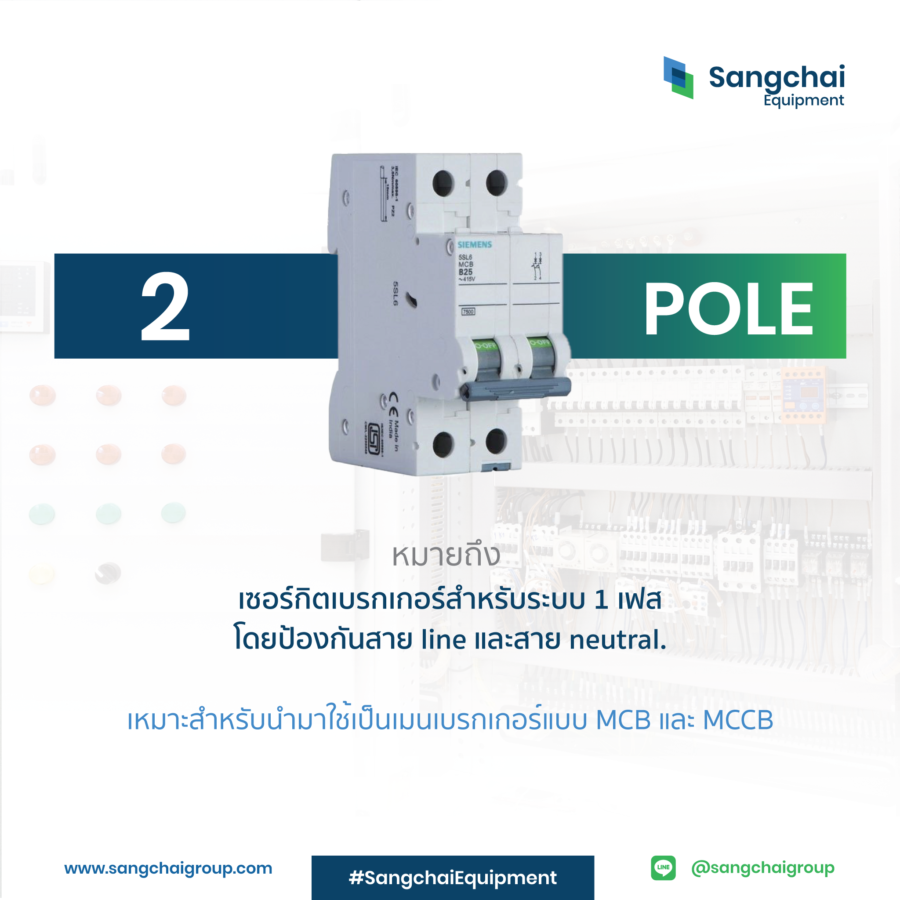

เบรกเกอร์ แบบ 2 Pole

เซอร์กิตเบรกเกอร์สำหรับระบบ 1 เฟส โดยป้องกันสาย line และ neutrul เหมาะสำหรับใช้ในเป็นเมนเบรกเกอร์แบบ MCB และ MCCB

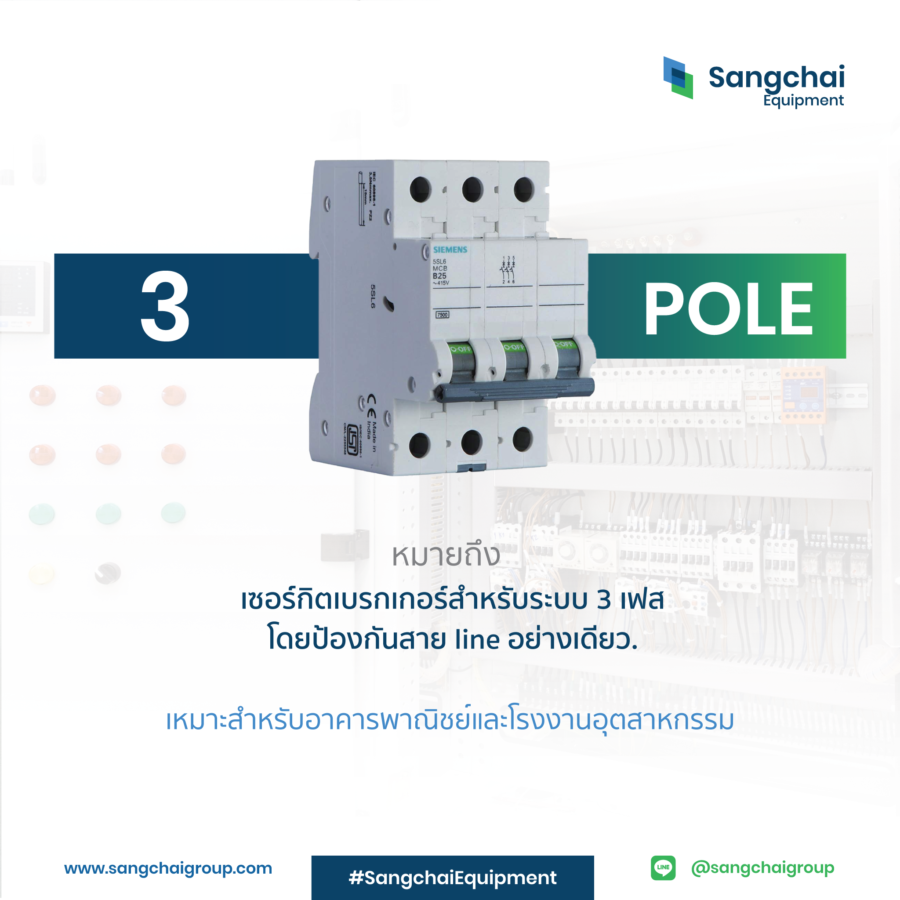

เบรกเกอร์ แบบ 3 Pole

เซอร์กิตเบรกเกอร์สำหรับระบบ 3 เฟส โดยป้องกันสาย line อย่างเดียว เหมาะสำหรับใช้ในอาคารพาณิชย์และโรงงานอุตสาหกรรม

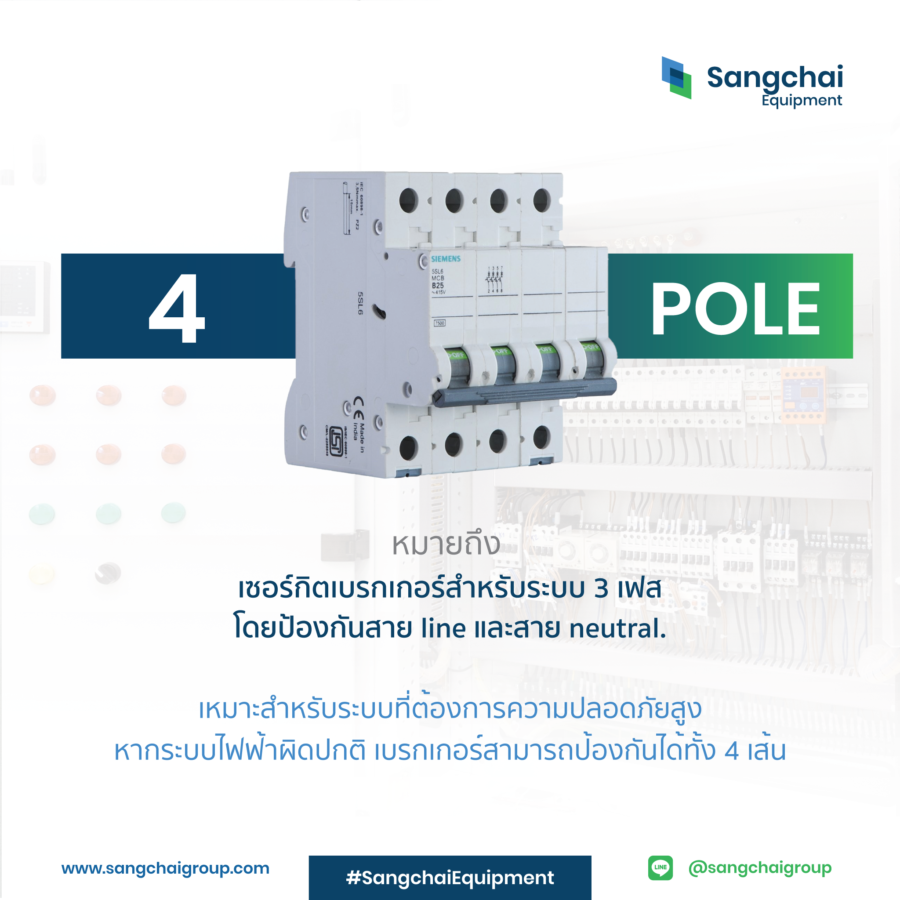

เบรกเกอร์ แบบ 4 Pole

เซอร์กิตเบรกเกอร์สำหรับระบบ 3 เฟส โดยป้องกันสาย line และ neutrul เหมาะสำหรับระบบที่ต้องการความปลอดภัยสูง หากระบบไฟฟ้าผิดปกติ เบรกเกอร์สามารถป้องกันได้ทั้ง 4 เส้น
